Start-Stop System beim Chimaera und Griffith

(Eckhard Pohlmann - Chimaera 500, Mai 2008)

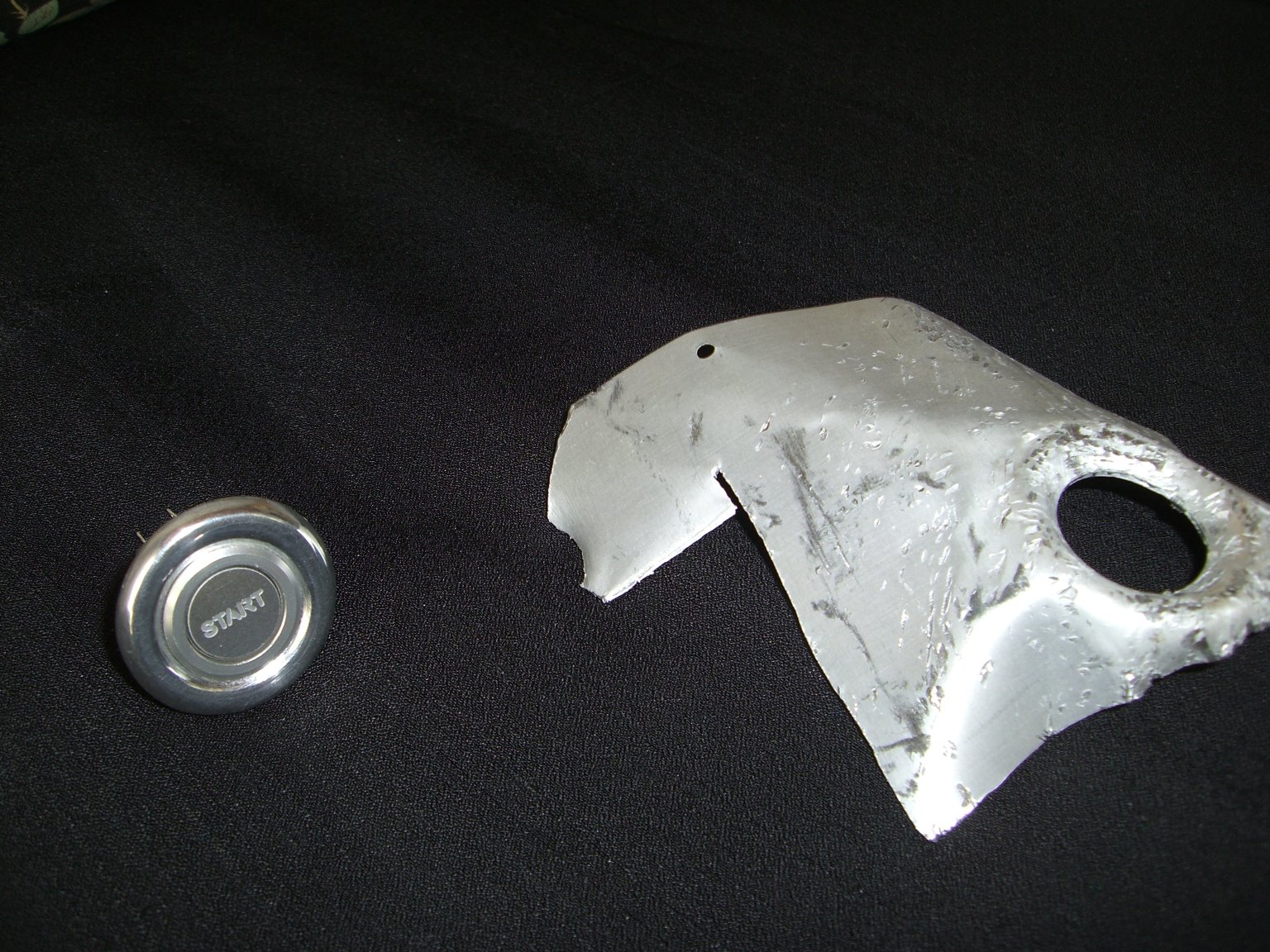

Bei diesem Projekt ging es mir vor allem um das Entwickeln und Realisieren. Meiner Meinung ist das System viel zu aufwendig und bringt eigentlich keine Vorteile. Die Funktionalität ist sogar völlig überflüssig. Für mich ist das Entwickeln und Bauen eher ein Ausgleich, der mich auf andere Gedanken bringt und Spaß macht. Die Entwicklung und den ersten Prototypen hatte ich bereits vor ca. drei bis vier Jahren abgeschlossen. Ich bin damals von dem Keyless-System meines CLK 500 inspiriert worden und habe den Ehrgeiz entwickelt, die Funktionalität des Mercedes Systems mit nur einem Taster Motor und Zündung ein- und auszuschalten, nachzubauen. Erst jetzt habe ich den zunächst doch recht provisorischen Einbau bereinigt und stabiler aufgebaut sowie den Start-Taster mit der Hand-gedengelten Umrandung eingebaut. Fast alle, von den Leuten eingebauten Start-Schalter, bestehen lediglich aus einem zum Zündschlüssel parallel geschalteten Taster. Wenn man den drückt, dreht der Anlasser, auch wenn der Motor bereits läuft. Die meisten sind damit zufrieden. Zündung Ein/Aus und Motor Ein/Aus sowie die ganzen Sicherheitsverriegelungen fehlen bei den Einfachlösungen komplett.

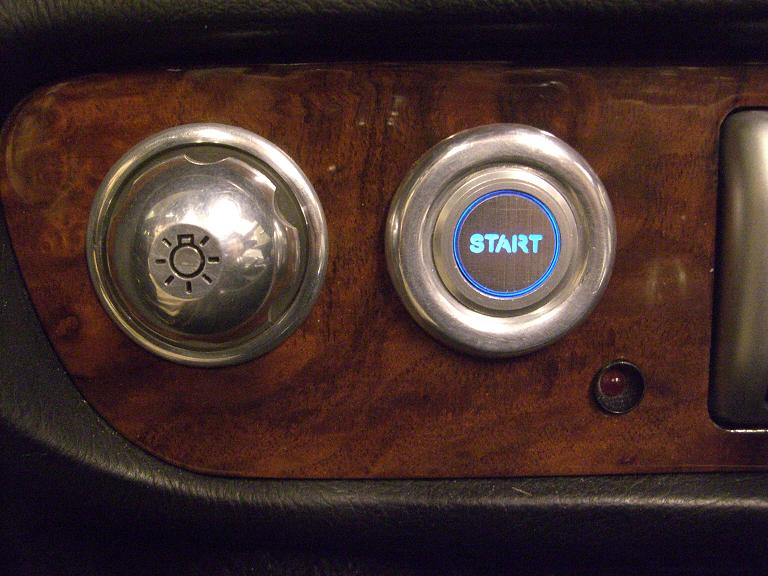

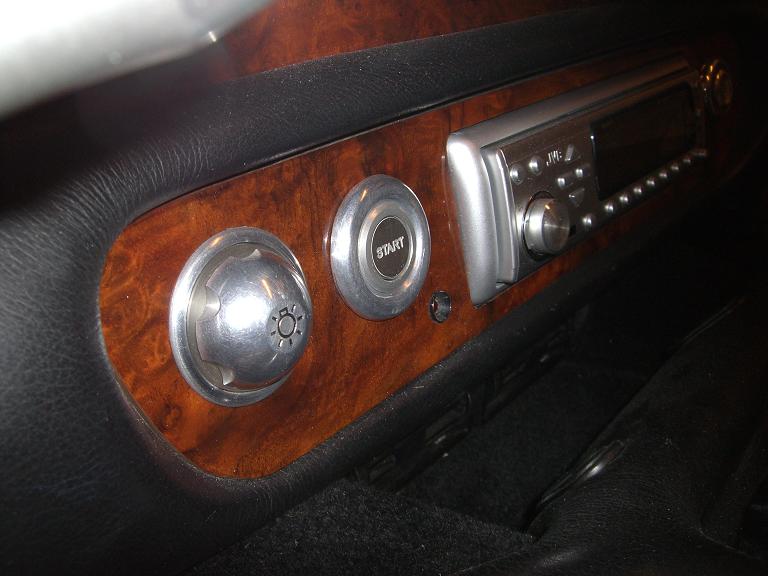

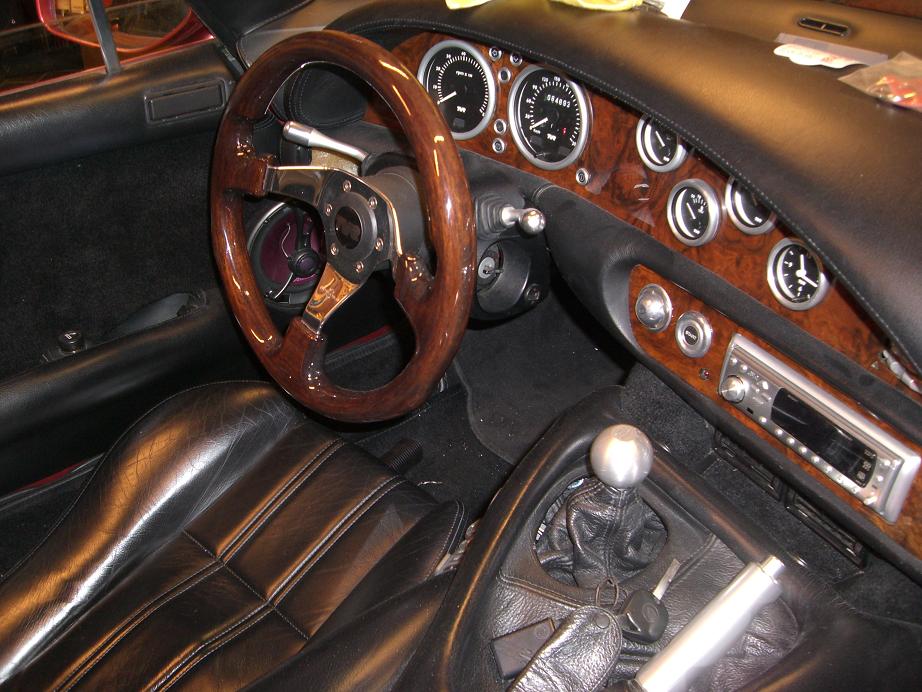

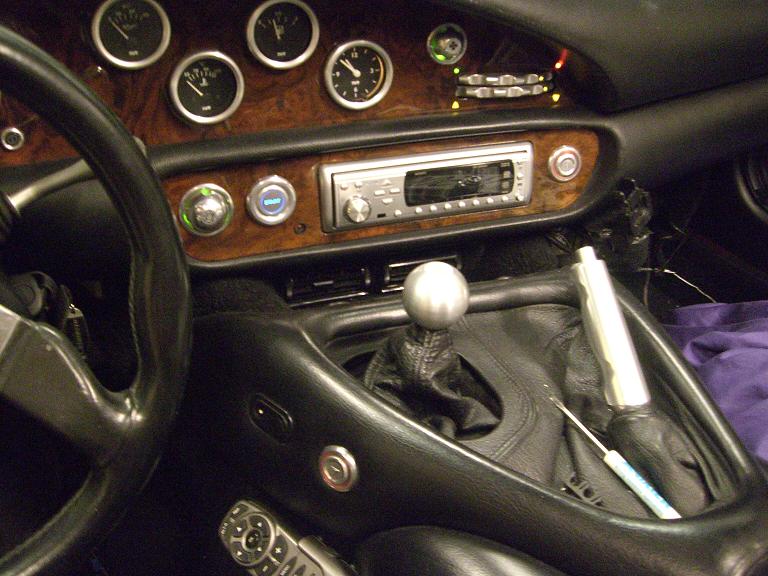

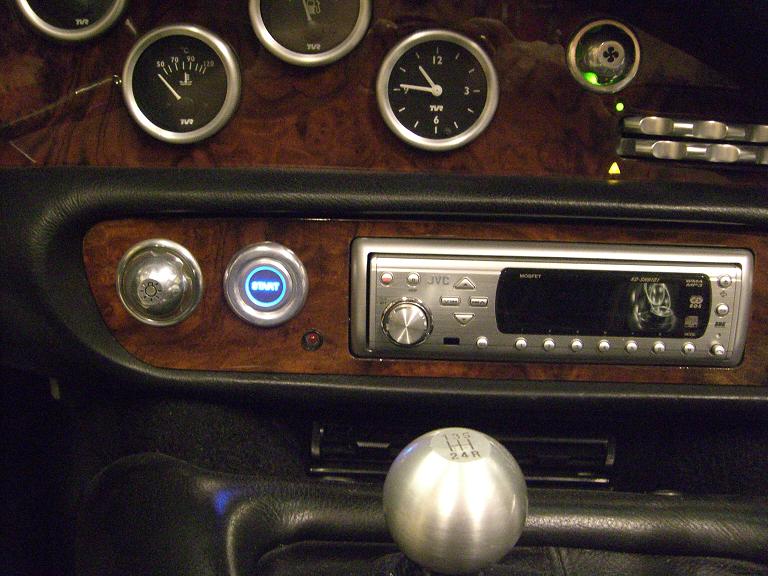

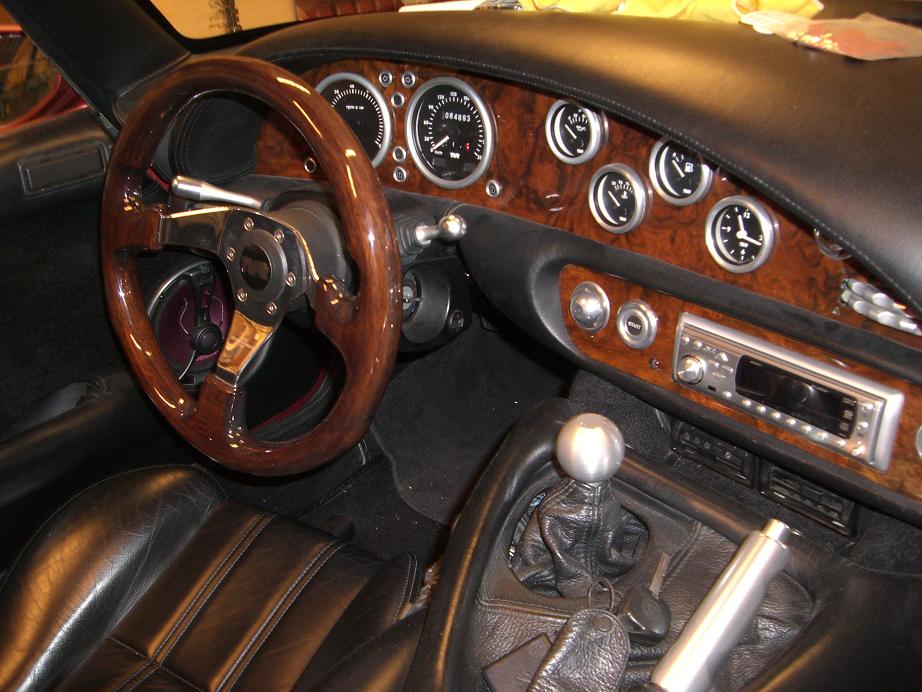

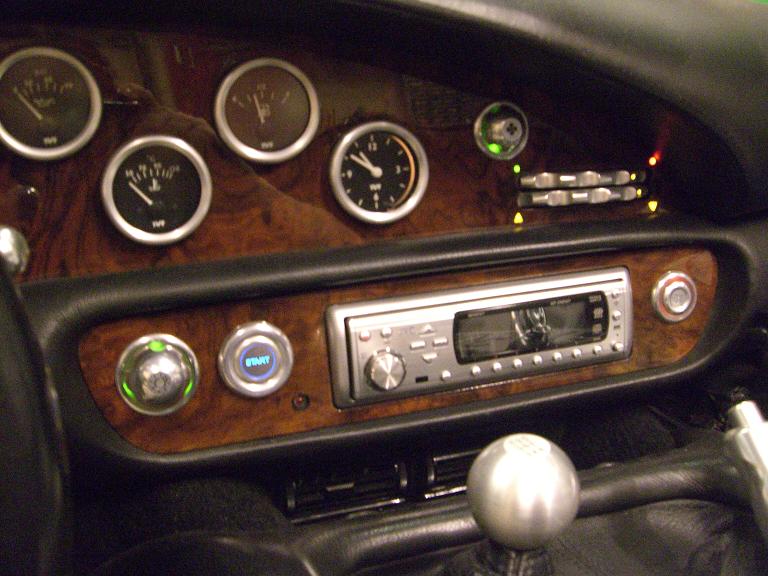

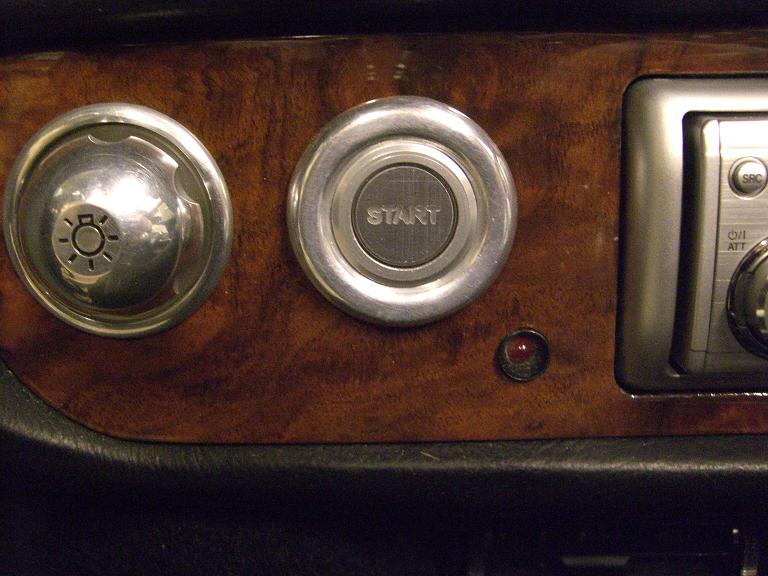

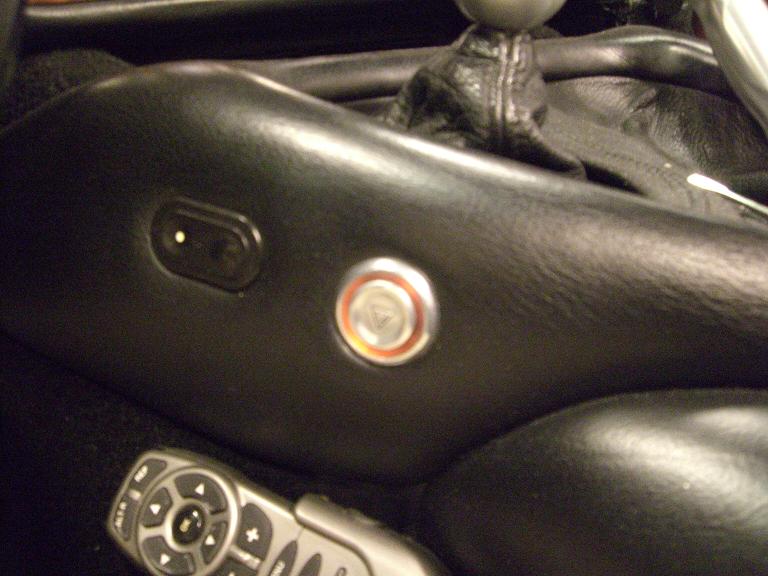

Den Start-Stop Taster habe ich an die Stelle gesetzt, wo original der Nebelrückleuchtenschalter war. Diesen habe ich nach rechts versetzt, wo bislang der Schalter für die Warnblinkanlage war. Der Warnblinker-Schalter ist jetzt an der Mittelkonsole wesentlich besser erreichbar.


Funktion der Start-Stop Anlage:

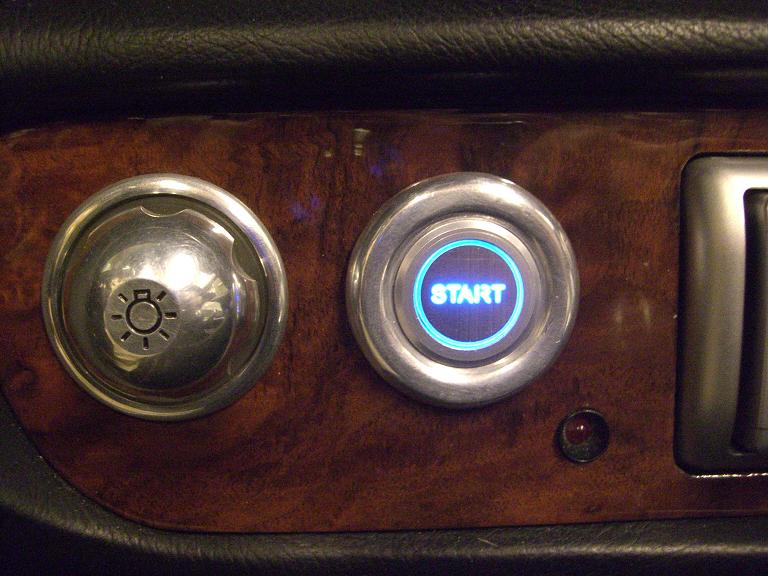

1. - Taster einmal drücken = Zündung an. Blaue Betriebsanzeige leuchtet schwach.

1.a - noch mal drücken = Zündung aus. Blaue Betriebsanzeige wieder aus.


2. - wenn Zündung an (1) und Fußbremse betätigt, ertönt ein Gong und die blaue Betriebsanzeige leuchtet sehr hell.

2.a - Taster noch einmal drücken startet Motor. Anlasser dreht bis Motor angesprungen ist. Anlasser dreht max. fünf Sekunden. Blaue Betriebsanzeige erlischt, sobald Fahrzeug mit laufendem Motor rollt. Anzeige schaltet sich wieder ein, wenn Fahrzeug nicht mehr rollt.

2.b - Taster erneut drücken, schaltet Motor aus. Vorraussetzung hierfür ist der Stillstand des Fahrzeuges. Solange das Auto rollt ist der Taster gesperrt.

3. - der Motorstart läßt sich auch abkürzen. Statt Schritte 1. und 2. einfach Fußbremse betätigen und den Taster gedrückt lassen, bis der Anlasser dreht.

Die blaue Betriebsanzeige wird mit der eingeschalteten Armaturenbeleuchtung gedimmt. Das Drehen des Anlassers wird über die im Drehzahlmesser befindliche, bisher ungenutzte Warnleuchte angezeigt.

Die Start-Stop Anlage wird über einen kleinen verdeckt angebrachten Kippschalter aktiviert. Auch bei aktiviertem Start-Stop bleibt das Anlassen und Abstellen des Motors über den Zündschlüssel voll funktionsfähig.

Wenn deaktiviert, blaue Anzeige aus, braucht die Start-Stop-Schaltung keinen Strom. Das ganze funktioniert gut, ist aber noch auf einer Lochrasterplatine aufgebaut. Irgendwann möchte ich eine professionelle Leiterplatte verwenden. Der kann ich mehr Vertrauen schenken. Die Schaltung ist mit Relais und CMOS-Logik aufgebaut. Die für den Betrieb erforderlichen Signale Geschwindigkeit, Öldruck, Lichtmaschine) werden potentialfrei über Optokoppler erfaßt.
